歐式單梁起重機（1噸）

歐式單梁起重機是一種常見的工業起重機械，主要用于工廠、車間等場所的貨物搬運和起重作業。它的主要特點是采用單梁結構，懸掛在車間的頂部，通過歐式電動葫蘆作為起升結構，三合一免維護電動機驅動運行，具有起重能力強、靈活性高等優點。

適用起重量1噸
適用跨度5m-28.5m

歐式單梁橋式起重機是是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在主梁上懸掛電動葫蘆起升機構，可左右、上下、前后實現物料物體在立體空間搬運。該產品技術先進，設計按照國際標準：DIN（德國）、FEM（歐洲）、ISO（國際），具有剛性強、自重輕、結構設計出眾等優點，能有效地節約廠房空間和投資成本，行走結構特點獨特，是您最佳的選擇。

獲取報價

24h全國免費咨詢熱線
86-13929139265

歐式單梁起重機（1噸）產品介紹

歐式單梁起重機起重量從1噸到20噸，跨度可達28.5米。歐式單梁起重機是工業應用的理想選擇，在市場上非常受歡迎。它具有性能優越、結構緊湊、自重輕、綠色環保節能、靜音、輪壓小、安全可靠和運行高能等特點，可以幫助您有效利用可用空間，節省廠房的整體投資成本，提高生產效率、減少日常維護、節省運營能源消耗，取得更好的投資回報。

A.采用FEM和GB3811標準設計。

B.該系列產品與歐式系列電動葫蘆配套使用。

C.主梁為箱型梁，計算機優化設計，鋼結構有限元優化設計，重量輕。

D.端梁為抗扭箱型，實現模塊化設計，自重輕、體積小。

E.鋼絲繩電動葫蘆高度尺寸小，使吊鉤更靠近邊緣，增加了服務作業面積。

F.為小車提供高柔性扁電纜電源，并具有接地保護。

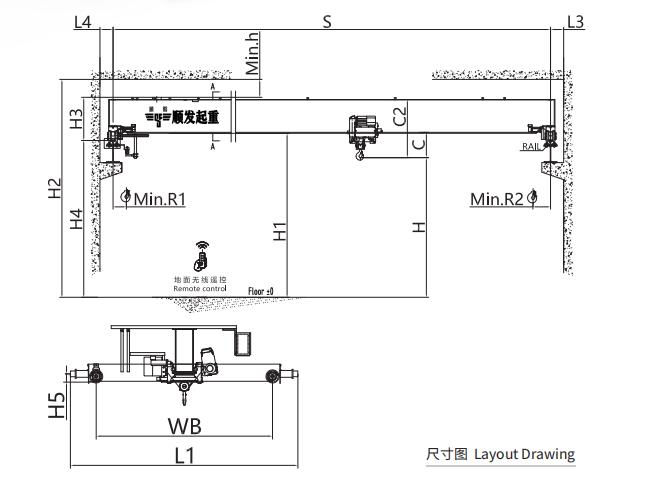

歐式單梁起重機（1噸）技術參數尺寸示意圖：

歐式單梁起重機

歐式單梁起重機（1噸）主要技術參數表：

跨度 Span		S	m		7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5
基本參數 Basic Data	整機自重	Crane Weight	t		1.22	1.52	1.93	2.80	3.21	4.62	5.2	7.03
	小車自重	Trolley Weight	t		0.20	0.20	0.20	0.20	0.20	0.20	0.20	0.20
	最大輪壓	Max. Wheel Load	kN		8.7	9.9	11.2	13.4	14.4	18.0	19.5	24.0
	最小輪壓	Min. Wheel Load	kN		2.5	3.0	3.9	5.9	6.9	10.2	12	16.0
	大車車輪數	Crane Wheel Q'ty	PCS		4	4	4	4	4	4	4	4
	推薦軌道	Crane Rail	PCS		P22	P22	P22	P22	P22	P22	P22	P22
速度 Speed	起升速度	Lifting Speed	m/min		5/0.8
	小車速度	Trolley Speed			0 - 20
	大車速度	Bridge Speed			0 - 32
電機功率 Motor Power	起升電機	Lifting Motor	kW		2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25	2/0.25
	小車電機	Trolley Motor			1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3	1×0.3
	大車電機	Bridge Motor			2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.3	2×0.65
	整機功率	Crane Power			2.9	2.9	2.9	2.9	2.9	2.9	2.9	3.6
主要尺寸 Main Dimension	軌頂標高	Top of Rail Height	H4	mm	9000(或根據用戶制定 or specified by clients )
	安全凈空	Top Clearance	Min. h		2 200 (JB/T1306-2008 )
	C尺寸	C dimension	C		330-600
	吊鉤至起重機頂高度	Hook to Crane Top	C2		852	852	984	1104	1236	1423	1423	1543
	軌道至起重機頂高度	Rail to Crane Top	H3		600	600	600	600	600	600	600	800
	起升高度	Lifting Height	H		8748	8748	8616	8496	8364	8177	8177	8257
	屋頂最低點高度	Ceiling to Floor Height	H2		9800	9800	9800	9800	9800	9800	9800	10000
	梁底高度	Girder Bottom Height	H1		9168	9168	9036	8916	8784	8597	8597	8677
	吊鉤左極限	Hook Approach L.	Min. R1		440	440	520	540	650	650	650	660
	吊鉤右極限	Hook Approach R.	Min. R2		400	400	480	480	510	510	510	520
	軌道中心至左側墻	Rail Center to Left Wall	L4		206	206	206	206	206	210	210	246
	軌道中心至右側墻	Rail Center to Right Wall	L3		206	206	206	206	206	210	210	246
	大車輪距	Bridge Wheel Base	WB		1800	1800	1800	2200	2700	3100	3800	4500
	小車基距	Trolley Rail Guage	Lxc		/	/	/	/	/	/	/	/
	緩沖器高度	Buffer Height	H5		100	100	100	100	100	100	100	150
	整機寬度	Crane Width	L1		2126	2126	2126	2496	2996	3456	4156	5010
	水平側向力	Guiding (contact)Force	S	kN	3.4	3.9	4.4	4.9	5	5.90	6.50	7.00
	緩沖力	Buffer Force	Bf	kN	5	7	9	11	13	15.0	18.0	20.0
